光柵卡是什麼？雙變卡、3D 卡的原理，印刷前要注意什麼

一張雙變的光柵圖，從兩個角度拍：走過去的時候，圖就換了。攝影：Klever，Wikimedia Commons，CC BY-SA 3.0。

光柵卡、光柵片、3D 卡：同一種東西的幾個名字

台灣的印刷廠對它有好幾種叫法：光柵卡片、光柵片、3D 光柵卡、3D 變圖卡、3D 卡。依效果再分成雙變卡、三變卡 [2][3][4][12]。

一位 Threads 使用者這樣分：「用3D卡來說是指它的視覺效果」，「用光柵片來說是指它的技術」[5]。同一篇貼文也說，光柵「卡」是對岸習慣的說法，台灣習慣說光柵片、光柵卡片 [5]。搜尋的人兩種都打，意思一樣。

英文是 lenticular，字面意思是「雙凸透鏡狀的」[6]。這種印刷的英文叫 Lenticular Printing，中文也叫柱狀透鏡印刷 [7]。

光柵片怎麼讓圖案變換、變立體

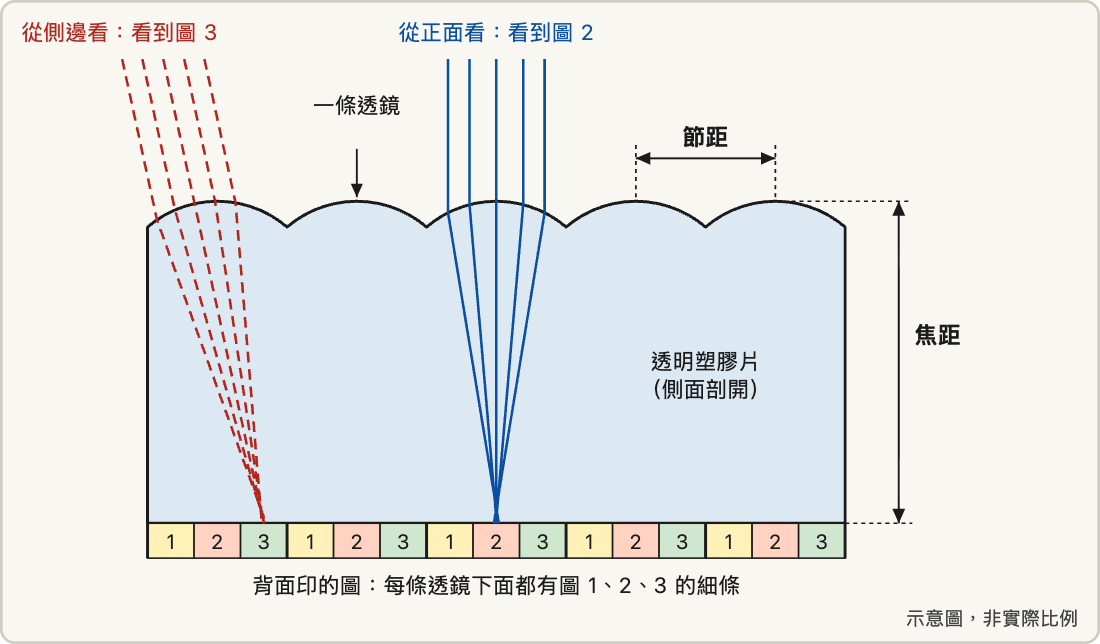

光柵片是一片透明塑膠。一面是一條條相同的凸透鏡整齊排列，另一面是平的 [8]。軟體先把兩張或三張圖切成細條，交錯排在一起，再印在平的那一面 [1][8]。

透鏡把光折向不同方向，每個角度只讓你看到其中一張圖 [1]。轉動卡片，整張卡上看到的細條一起換掉，圖就切換了。

立體效果是同一個道理。做法是把同一個場景從幾個稍微不同的角度拍下，再把這幾張圖交錯排好。左眼和右眼看卡片的角度不同，各看到不同的圖，大腦就會感覺到深度 [9]。所以 3D 卡不用戴眼鏡。

光柵卡有哪幾種：雙變、三變、動畫、3D

天地數位影像指出，兩張圖切換最清楚。三到四張就要更仔細控制構圖、反差和文字 [7]。

想用其他方法把自己拍的照片變立體，請看3D 照片。

上下變還是左右變

上下變是把卡片上下傾斜才會換圖，通常要拿在手上看。左右變是人走過去就會換圖，適合貼著不動的海報 [11]。

3D 立體只能做左右變。這是因為兩隻眼睛是左右並排的，要從稍微不同的角度看才會立體 [9]。動畫、變形和縮放做上下變，重影比較少 [1][9]。雙變和三變兩種方向都有人做 [4]。

光柵卡印刷要注意什麼

台灣印刷廠的網頁上，最常提醒送印前注意這幾件事：

1. 先決定效果和方向。 雙變、三變、動畫還是 3D，上下變還是左右變。印刷廠再依效果、尺寸和觀看距離挑光柵片 [1][7]。
2. 圖要同尺寸、主體位置一致。 雙變給 2 張，三變給 3 張 [1]。兩張圖的主體位置越接近、差異越明確，切換越乾淨 [7]。
3. 大主體、高對比，少用細線和小字。 捷可印建議避免大面積細紋或小字 [1]。甦活企業規定文字不可低於 9pt，也不要用細明體和細線 [3]。
4. 解析度和出血。 映鴻設計要求圖檔 350 DPI 以上，上下左右各留 3mm 出血 [10]。
5. 沒辦法精準對色。 甦活企業說明，因為光柵效果，無法對色 [3]。
6. 要印雙面先問清楚。 甦活企業的雙變卡印雙面時，背面是白底，而且白底無法完全遮住正面的圖 [3]。

光柵片的規格用 LPI 表示，就是每英吋排了幾條透鏡 [7]。但 LPI 不是越高越好。近距離看的小卡講究細緻。大型展場作品是從遠處看，需要不同的透鏡寬度和排列密度 [7]。台灣光柵片廠商佾鑫實業的規格表裡，50 LPI 和「100LPI-3D」標明只用於立體 [8]。85 LPI 和 100 LPI 則各有幾款，有的適合變圖，有的適合立體 [8]。

印法有兩種：圖直接印在光柵片背面，或先印在紙上再貼合到光柵片上 [7][8]。也有印刷廠用透明 UV 光油，直接在圖上做出微型的透鏡結構 [7]。

各家的起印量差很多。感官文化印刷 1 張就能印，審稿後約 8 個工作天 [12]。草本設計的 3D 變圖卡起印量是 500 張 [4]。尺寸也不只名片大小。草本設計可以客製到寬 590 × 高 439mm [4]。映鴻設計用噴墨印在 PVC 上，最大可到寬 110 × 高 230 公分 [10]。

自己做光柵卡

自己做，要準備空白光柵片、合圖軟體（把圖切條、交錯排好的軟體）和印表機。軟體把圖交錯排好，用噴墨印表機印出來，貼在光柵片背面 [9]。

一位台灣 3D 影像部落客在 2009 年的教學裡提醒兩件事 [13]：

• 光柵片廠商提供的線距只能參考。要先印一張檢驗圖，找出最適合自己印表機的線距。
• 列印一定要 1:1，不能縮放。

也有線上的光柵卡產生器。Atomm 的頁面（開啟後轉到英文版）說，上傳兩張以上的照片，它會幫你切影格、交錯排列和對位 [14]。最後輸出可以直接列印的檔案 [14]。

光柵也用在裸眼 3D 螢幕上

同樣的柱狀透鏡也能放在螢幕上，讓左眼和右眼各看到不同的畫面，做成不用戴眼鏡的 3D 螢幕 [9]。裸眼 3D 有哪兩種、螢幕怎麼做到，請看裸眼 3D 是什麼。想找能在家看 3D 的電視，請看3D 電視還買得到嗎。

Owl3D Shift 就是用柱狀透鏡的 14 吋裸視 3D 螢幕，放在電腦旁邊當第二個螢幕。4K 液晶面板上有一層柱狀透鏡。眼球追蹤鏡頭會找出觀看者雙眼的位置，再把左眼和右眼的畫面各自送過去 [15]。它一次只能給一個人看 3D。要接上執行 Owl3D 軟體的電腦，才會顯示 3D [15]。

常見問題

光柵卡跟物理課的「光柵」是同一個東西嗎？

不是。一般說的光柵，通常是指繞射光柵，是利用光的繞射來控制光的元件 [16]。光柵卡用的是一排透鏡，把光折向不同方向 [1]。兩者只是中文名字一樣。

一張光柵卡可以放幾張圖？

雙變放 2 張，切換最清楚。三變放 3 張。圖到三、四張時，構圖、反差和文字都要更小心 [7]。動畫效果通常用數張到十張左右的連續影格 [7]。

光柵卡拍照為什麼拍不出變化？

因為每個角度只讓你看到其中一張圖 [1]，一張照片只會留下一個角度。有買家在巴哈姆特開箱時也寫：「遠拍很難拍出變化，近拍又會拍成下圖這樣，將就著看吧」[17]。
